 首页>>自吸泵型号>>排污泵型号参数_排污泵选型_排污泵图片>>潜水污水泵型号选型>>潜水排污泵型号_潜水无堵塞排污泵
自吸泵型号

潜水排污泵型号_潜水无堵塞排污泵

点击放大
产品型号:
QW/WQ型
产品报价:
产品特点:
WQ潜水排污泵,QW潜水排污泵是一种污水处理用泵,具有效率高、节省能源、无堵塞、防缠绕等特点,WQ型潜水排污泵型号_潜水无堵塞排污泵主要输送带骨头颗粒及各种长纤维的PH值为4-10的浑浊性污水、淤泥、雨水等,输送介质温度不超过60°C。
  QW/WQ型潜水排污泵型号_潜水无堵塞排污泵的详细资料:

潜水排污泵,无堵塞排污泵,WQ潜水排污泵

一、QW潜水泵/潜水排污泵型号_潜水无堵塞排污泵产品概述

   潜水排污泵是污水泵系列产品里面最常用到的一款泵类,因为它不需要另外建设泵房、通常建设一个泵房需要浪费不少的时间及成本也需要不少,QW潜水排污泵系列产品只需要接上出口管道把泵吊入到水池通上电源即可投入使用,大流量重量重的潜水排污泵可以选择耦合式安装对检修维护也及其方便,只需要把耦合装置固定在水池底部,泵带上耦合器顺着耦合器的导轨滑落到水池底部自动与耦合装置出水法兰自动吻合对接即可投入使用,潜水排污泵是博禹在德国同类排污泵的基础上,经过多次优化升级成功的一款排污泵类产品。

   目前口径在150mm以下电机功率在15KW以内的潜水排污泵产品可以采用最新型的模型制作,在全扬程下运行不会出现超电流的现象,而且还可以在普通型潜水排污泵的基础上增加自动搅匀功能和带切割功能。所有的产品都可以根据需求外壳均可以采用不锈钢外壳,性能更加稳定效率提高了一个等级,并且整个机身外形更加美丽大方。

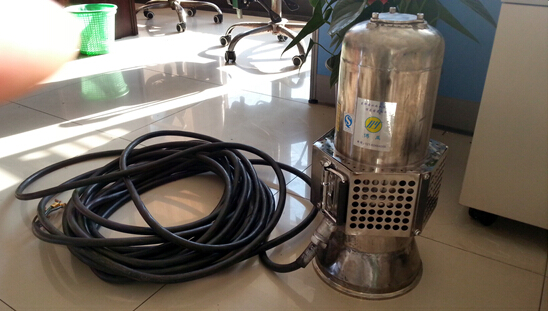

150口径15KW以下的新型QW潜水排污泵实物图如下

不锈钢外壳潜水排污泵

15KW以上的QW型潜水排污泵及WQ型潜污泵图片如下(左边为移动式安装、右边为固定式安装)

WQ潜水排污泵

    移动式QW潜水排污泵安装采用泵底盘支承,出口弯管直接与软管连接,安装方便。提取泵时,只需提起预先放置好的连泵链锁即可。该安装型式通常仅限于电机功率11kW以下的潜水排污泵。

    固定式自动安装采用泵与耦合装置相连。耦合装置由底座、固定于底座上的转接管道、垂直固定于底座上的双导轨、连接转接管道与潜水泵的自动耦合器等组成。耦合底座固定在泵坑底部(在建造污水坑时,预先安装好地脚螺栓,使用时将耦合底座固定),在潜水泵的底端面固定设置两侧带有凹槽的定位架板,底座延伸至潜水 泵下方,垂直固定于底座上的双导轨设置为分别嵌装入定位架板两侧凹槽内并与凹槽滑动配合的支柱导轨,两支柱导轨上端固定设置安装起重吊具的承重横梁支架。在承重横梁上附加起重吊具,如电动葫芦,即可方便地 进行潜水泵的上提及下送,免去了手工操作的高强度消耗及安装吊装架等设施的复杂过程,使潜水泵的维修、更换作业简便,节省人力,提高效率,降低作业成本。 泵在导轨上移动,放下泵时,耦合装置自动地与耦合底座耦合;提取泵时,泵与耦合底座会自动脱落。

WQ潜水排污泵固定式和移动式QW潜水排污泵安装效果图

潜水排污泵安装示意图

二、WQ潜水排污泵产品用途

1、 工厂、商业严重污染废水的排放。2、 城市污水处理厂排水系统。
3、 住宅区的污水排水站。4、 人防系统排水站、自来水厂的给水装置。
5、 医院、宾馆的污水排放。6、 市政工程、建筑工地。
7、 勘探、矿山配套附机。8、 农村、沼气池、农田灌溉。

三、QW潜水泵/WQ潜水排污泵型号_潜水无堵塞排污泵使用条件

1、 无堵塞潜水排污泵介质温度不超过60℃,介质重度为11.3×103kg/m3,PH值在5-9范围内。
2、 无内自流循环冷却系统的泵,电机部分露出液面不得超过1/2。
3、 本无堵塞潜水排污泵主要零件材料为铸铁,所以不能应用于抽送高度腐蚀液体。

四、QW型潜水排污泵及WQ潜水排污泵产品特点及结构特点

潜水排污泵结构特点

五、WQ型潜水排污泵型号表示法及WQ潜水排污泵性能参数表

例如型号:150WQ160-15-15
150--------出口径150mm
WQ-------W代表“污”,Q代表“潜”     QW-移动式潜水排污泵、WQ-固定式潜水排污泵
160--------流量为160m3/h
15---------扬程15m(第一个“15”)
15---------配用电机功率15KW(第二个“15”)

1、QW潜水排污泵型号/WQ型无堵塞潜水排污泵型号性能参数

序 号

潜水排污泵型号

口 径mm

流 量
m3/h

扬 程
m

转 速r/min

功 率
kw

效 率
%

水泵电器控制器

自动耦合器配WQ

1

25QW8-22-1.1

25

8

22

2825

1.1

38.1

QZD-1.1

/

2

32QW12-15-1.1

32

12

15

2825

1.1

40

QZD-1.1

/

3

40QW15-15-1.5

40

15

15

2840

1.5

45.1

QZD-1.5

40

4

40QW15-30-2.2

40

15

30

2840

2.2

18

QZD-2.2

40

5

50QW20-7-0.75

50

20

7

1390

0.75

54

QZD-0.75

40

6

50QW10-10-0.75

50

10

10

1390

0.75

56

QZD-0.75

50

7

50QW20-15-1.5

50

20

15

2840

1.5

55

QZD-1.5

50

8

50QW15-25-2.2

50

15

25

2840

2.2

56

QZD-2.2

50

9

50QW18-30-3

50

18

30

2880

3.0

58

QZD-3.0

50

10

50QW25-32-5.5

50

25

32

2900

5.5

53

QZD-5.5

50

11

50QW20-40-7.5

50

20

40

2900

7.5

55

QZD-7.5

50

12

65QW25-15-2.2

65

25

15

2840

2.2

52

QZD-2.2

50

13

65QW37-13-3

65

37

13

2880

3.0

55

QZD-3.0

65

14

65QW25-30-4

65

25

30

2890

4.0

58

QZD-4.0

65

15

65QW30-40-7.5

65

30

40

2900

7.5

56

QZD-7.5

65

16

65QW35-50-11

65

35

50

2930

11

60

QZD-11

65

17

65QW35-60-15

65

35

60

2930

15

63

QZD-15

65

18

80QW40-7-2.2

80

40

7

1420

2.2

52

QZD-2.2

65

19

80QW43-13-3

80

43

13

2880

3.0

50

QZD-3.0

80

20

80QW40-15-4

80

40

15

2890

4.0

57

QZD-4.0

80

21

80QW65-25-7.5

80

65

25

2900

7.5

56

QZD-7.5

80

22

100QW80-10-4

100

80

10

1440

4.0

62

QZD-4.0

80

23

100QW110-10-5.5

100

110

10

1440

5.5

66

QZD-5.5

100

24

100QW100-15-7.5

100

100

15

1440

7.5

67

QZD-7.5

100

25

100QW85-20-7.5

100

85

20

1400

7.5

68

QZD-7.5

100

26

100QW100-25-11

100

100

25

1460

11

65

JJ1-11

100

27

100QW100-30-15

100

100

30

1470

15

66

JJ1-26

100

28

100QW100-35-18.5

100

100

35

1460

18.5

65

JJ1-18.5

100

29

125QW130-15-11

125

130

15

1460

11

62

JJ1-11

100

30

125QW130-25-15

125

130

20

1440

15

63

JJ1-15

125

31

150QW145-6-7.5

150

145

6

1470

7.5

63

QZD7.5

125

32

150QW180-15-15

150

180

15

1470

15

65

JJ1-15

150

33

150QW180-20-18.5

150

180

20

1470

18.5

75

JJ1-18.5

150

34

150QW180-25-22

150

180

25

1470

22

76

JJ1-22

150

35

150QW130-30-22

150

130

30

1470

22

75

JJ1-22

150

36

150QW180-30-30

150

180

30

970

30

73

JJ1-30

150

37

150QW200-30-37

150

200

30

970

37

70

JJ1-37

150

38

200QW300-7-11

200

300

7

1470

11

73

JJ1-11

150

39

200QW250-11-15

200

250

11

1470

15

74

JJ1-15

200

40

200QW400-10-22

200

400

10

1470

22

76

JJ1-22

200

41

200QW400-13-30

200

400

13

1470

30

73

JJ1-30

200

42

200QW250-11-15

200

250

15

1470

18.5

72

JJ1-18.5

200

43

200QW300-15-22

200

300

15

1470

22

73

JJ1-22

200

44

200QW250-22-30

200

250

22

1470

30

71

JJ1-30

200

45

200QW350-25-37

200

350

25

1470

37

75

JJ1-37

200

46

200QW400-30-55

200

400

30

1480

55

70

JJ1-55

200

47

250QW600-9-30

250

600

9

980

30

74

JJ1-30

250

48

250QW600-12-37

250

600

12

1480

37

78

JJ1-37

250

49

250QW600-15-45

250

600

15

1480

45

75

JJ1-45

250

50

250QW600-20-55

250

600

20

1480

55

73

JJ1-55

250

51

250QW600-25-75

250

600

25

1480

75

73

JJ1-75

250

52

300QW800-12-45

300

800

12

1480

45

76

JJ1-45

300

53

300QW500-15-45

300

500

15

980

45

70

JJ1-45

300

54

300QW800-15-55

300

800

15

980

55

73

JJ1-55

300

55

300QW600-20-55

300

600

20

980

55

75

JJ1-55

300

56

300QW800-20-75

300

800

20

980

75

78

JJ1-75

300

57

300QW950-20-90

300

950

20

980

90

80

JJ1-90

300

58

300QW1000-25-110

300

1000

25

980

110

82

JJ1-110

300

59

300QW1100-10-55

300

1100

10

980

55

84.5

JJ1-55

300

60

350QW1500-15-90

350

1500

15

980

90

83.1

JJ1-90

350

61

350QW1200-18-90

350

1200

18

980

90

83.2

JJ1-90

350

62

350QW1100-28-132

350

1100

28

740

132

78.5

JJ1-132

350

63

350QW1000-36-160

350

1000

36

740

160

82.1

JJ1-160

350

64

400QW1500-10-75

400

1500

10

980

75

82.1

JJ1-75

400

65

400QW2000-15-132

400

2000

15

740

132

82.5

JJ1-132

400

66

400QW1700-22-160

400

1700

22

740

160

82.1

JJ1-160

400

67

400QW1500-26-160

400

1500

26

740

160

83.5

JJ1-160

400

68

400QW1700-30-200

400

1700

30

740

200

83.5

JJ1-200

400

69

400QW1800-32-250

400

1800

32

740

250

82.1

JJ1-200

400

70

400QW1760-7.5-55

400

1760

7.5

580

55

82.3

JJ1-55

400

71

500QW2500-10-110

500

2500

10

740

110

82

JJ1-110

500

72

500QW2600-15-160

500

2600

15

740

160

83

JJ1-160

500

73

500QW3000-15-220

500

3000

15

740

220

83

JJ1-220

500

74

500QW2400-22-220

500

2400

22

740

220

84

JJ1-220

500

75

500QW2600-24-250

500

2600

24

740

250

82

JJ1-250

500

76

500QW3000-24-280

500

3000

24

740

280

82

JJ1-280

500

如需要更大流量的潜水无堵塞排污泵可以在网页上面搜索框里面搜索:BYWQS型大流量潜水泵

另外如果您觉得该系列潜水排污泵产品重量较重移动不够方便,那么我们建议您选用博禹的便携式潜水排污泵产品。

2、便携式潜水排污泵图片及便携式潜水排污泵型号参数

便携式潜水排污泵

序号

便携式潜水排污泵型号

流量(m3/h)

扬程
(m)

功率
(kw)

重量
(公斤)

1

100BYBXWQ100-8-7.5

100

8

7.5

21

2

100BYBXWQ100-12-11

100

12

11

27

3

125BYBXWQ150-8-11

150

8

11

26

4

125BYBXWQ150-12-15

150

12

15

27

5

150BYBXWQ200-7-11

200

7

11

27

6

150BYBXWQ200-9-15

200

9

15

27.5

7

150BYBXWQ200-12-18.5

200

12

18.5

32

8

150BYBXWQ200-15-22

200

15

22

34.5

9

200BYBXWQ270-6-15

270

6

15

28.6

10

200BYBXWQ300-8-18.5

300

8

18.5

34.5

11

200BYBXWQ300-10-22

300

10

22

42

12

200BYBXWQ300-13-30

300

13

30

45

13

200BYBXWQ400-10-22

500

8

22

43

14

250BYBXWQ500-8-30

500

8

30

46

15

250BYBXWQ500-10-37

500

10

37

50

16

250BYBXWQ500-12-45

500

12

45

53

六、QW型潜水排污泵及WQ潜水排污泵的选型方法及注意事项

 1、生活污水的排放在选用潜水排污泵时它的流量应按生活排水设计秒流量选定;当有排水量调节时,可按生活排水最大小时流量选定。

2、消防电梯集水池内排水泵流量不小于10L/s。

3、潜水排污泵的扬程按提升高度、管道损失计算确定后,再附加一定的自由水头。自由水头宜采用0.02~0.03MPa。吸水管和出水管流速不应小于0.7m/s,并不宜大于2.0m/s。

4、公共建筑内应以每个生活排水集水池为单元设置一台备用泵,平时宜交互运行。

5、 地下室、设备机房、车库冲洗地面的排水,如有两台及两台以上排污泵时可不设备用泵。当集水池无法设事故排水管时,排污泵应有不间断的动力供应;当能关闭排 水进水管时,可不设不间断动力供应,但应设置报警装置。 当提升带有较大杂质的污、废水时,不同集水池内的潜水排污泵出水管不应合并排出;当提升一般废水时,可按实际情况考虑不同集水池的潜水排污泵出水管合并排 出。

6、两台或两台以上的排污泵共用一条出水管时,应在每台潜水排污泵出水管上装设阀门和止回阀。单台排污泵排水有可能产生倒灌时,应设止回阀。不允许压力排水管与建筑内重力排水管合并排出。

7、当QW潜水排污泵提升含有大块杂物时,潜水排污泵宜带有粉碎装置;当提升含较多纤维物污水时,宜采用大通道潜水排污泵。

8、当QW潜水排污泵电机功率大于等于7.5kW或出水口管径大于等于DN100时,可采用水泵固定自耦装置;当潜水排污泵电机功率小于7.5kW或出水口管径小于DN100时,可设软管移动式安装。

9、污水集水池采用潜水排污泵排水时,应设潜水排污泵固定自耦装置,方便潜水排污泵检修。

10、潜水排污泵应能自动启停和现场手动启停。多台潜水排污泵可并联交替运行,也可分段投入运行。

七、QW潜水泵/WQ型潜水排污泵型号_潜水无堵塞排污泵定货须知:

一、①产品名称与型号②口径③扬程(m)扬程是很重要的参数很多用户在选型时认为选一台高点扬程的泵可以在低扬程范围内也能用,这种方法一定要纠正,在低扬程工作的潜水排污泵,电流会超出潜水排污泵电机的额定电流从而导致电机容易④的流量⑤无堵塞排污泵的电机功率(KW)⑥泵的转速(r/min)⑦电压〔V〕⑧无堵塞排污泵的材质(m)⑨是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定我公司的WQ潜水
产品型号,请按WQ潜水排污型号直接向博禹泵业公司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和潜水排污泵详细参数,由我们博禹泵业的技术专家为您审核把关。

感谢您访问我们博禹泵业专业的网站,如有任何潜水排污泵的疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。
